一、概述 SW-26型感應分壓器是寧波三維電測設備有限公司針對被檢電壓互感器與標準電壓互感器比例不一致時,導致難以檢定誤差而研究開發的一種產品。該產品可以調節任意變比,具有體積小,份量輕,精度高等優點,是用戶的理想選擇。
二、工作原理 SW-26型感應分壓器包括六個單盤自耦式感應分壓器的電勢疊加組合而成,每個盤具有一定的分辨力,可連續調節電壓輸出。
三、主要技術指標 工作電壓:20~600V 工作頻率:50Hz 分壓盤比例調節:10進制 分壓盤比例調節盤:6位 分壓盤比例調節盤精度: 第一盤:5×10-5 第二盤:1×10-4 第三盤:2×10-4 第四盤:1×10-3 第五盤:2×10-3 第六盤:5×10-3

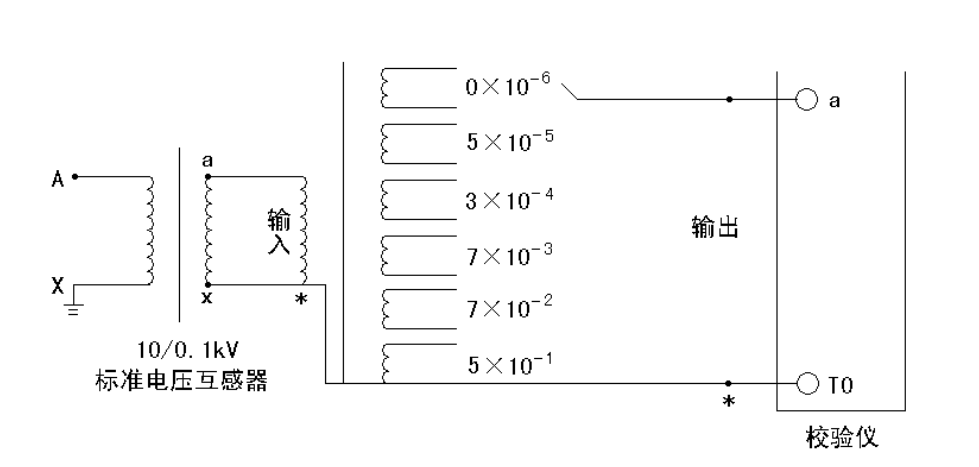

四、使用說明 1、當被檢互感器的比例大于標準電壓互感器的比例,感應分壓器應跟標準電壓互感器二次后面,以用10/0.1kV標準電壓互感器來檢(10/√3)/(0.1/3)kV電壓互感器為例(見圖一):
圖一

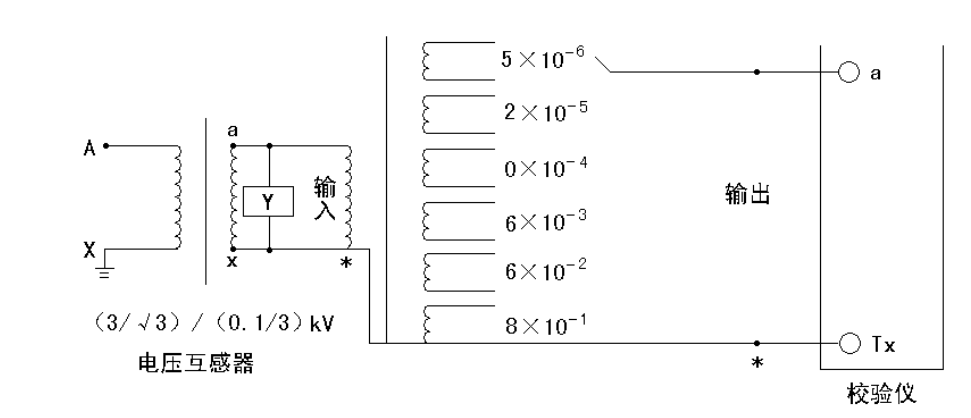

2、當被檢互感器的比例小于標準電壓互感器的比例,感應分壓器應跟被檢電壓互感器二次后面,以用6/0.1kV標準電壓互感器來檢(3/√3)/(0.1/3)kV電壓互感器為例(見圖二): 注意:負載箱必須加在感應分壓器輸入端,即直接加在被檢互感器的二次。
圖二 |
|
