電壓互感器的各種計算方法

發布時間:2023/6/1 9:08:31 點擊次數: 關閉

1、鐵芯截面積計算

鐵心截面積(S)=鐵芯切面的長×寬

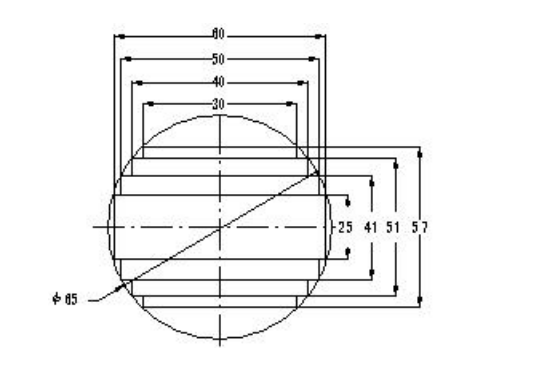

              圖1

該鐵芯截面積為60×25+50×16+40×10+30×6=720px2

2、匝數計算

首先要知道二次電壓是多少,一般有100V和100/√3V,100/√3就是57.73672V,約58V,剩余繞組為100/3V,就是33.3V,我們?cè)谠O(shè)計時只考慮主繞組的100V和100/√3V,同時要考慮鐵芯的磁通密度,一般二次輸出100V的電壓互感器磁通密度定在1.1-1.15特斯拉,100/√3V的電壓互感器磁通密度定在0.7-0.8特斯拉之間,如磁通密度過高鐵芯容易發熱,嚴重時會發生爆炸,影響供電。

根據公式可知:

 匝數=二次電壓(100或58V)×10000/222/0.96(疊片系數)/磁通密度/鐵芯截面積

2.1 如果二次輸出為100V,按照?qǐng)D1舉例說明:

   匝數=100×10000/222/0.96(疊片系數)/1.1/28.8

匝數=148

2.2 如果二次輸出為100/√3V,按照?qǐng)D1舉例說明:

匝數=58×10000/222/0.96(疊片系數)/0.75/28.8

匝數=123

2.3 不管你設計的是10KV還是35KV產品,給你一個切面的鐵芯,那就決定了這臺互感

的二次匝數,(根據設計思路的不同,所取的磁通密度也會因人而異,二次匝數偏差一般不會超出10%)其它部分的幾何尺寸設計就要按照理論計算來確定,或者借助于計算機用制圖軟件來虛擬描繪,確定最終鐵芯規格。

2.4 二次匝數得出后怎么計算一次匝數呢?根據公式得出:

    一次匝數/二次匝數= 一次電壓/二次電壓         即

    一次匝數=二次匝數×一次電壓/二次電壓

  但是在實際制造過程中由于鐵芯有磁滯損耗特性,所以要考慮誤差補償,一般采用一次匝數補償法,就是在一次線圈上增減數匝到數十匝來補償誤差成績。

3、剩余繞組的計算

3.1 壓變?cè)趯?shí)際使用中線路上如出現單相接地故障,而為了保護其它電器設備的安全,及時反饋故障到保護電路,所以在電壓互感器上設計有剩余繞組也稱之為保護繞組。如中性點有效接地系統其剩余繞組電壓一般為100V,如中性點非有效接地系統其剩余繞組電壓一般為100/3V。

3.2 怎樣計算剩余繞組的匝數呢?按照2.2中實例可見,主繞組為123匝,那么剩余繞組就是123/√3,你又要問這是為什么呢?你看,100/√3是123匝,100/3的剩余繞組要主繞組成√3倍的關系,所以就是123/√3,約71匝。

4、場強的計算

 4.1 層間絕緣與產品的局放和使用壽命起著相對決定性作用,場強越大其局放也越大。

 4.2 場強=2×匝間電壓×每層匝數/層間絕緣厚度

  如:JDZ9-10Q電壓互感器的匝間電壓為0.6V,每層約有150匝,層間絕緣δ0.1的PMP紙1層,那么它的場強為2×0.6×150/0.1=1800V/mm,結果小于3000 V/mm,屬于合理設計。

5、內部爬距的設定

    按照經驗,一般在將內部爬距設定為250-300V/mm,工作場強為1800-2000V/mm的情況下其局部放電量能滿足國家標準要求。

6、二次線規的選取

   按照經驗,一般測量級線規截面積不少于2.5mm2 ,剩余繞組線規不小于1.65mm2 。
