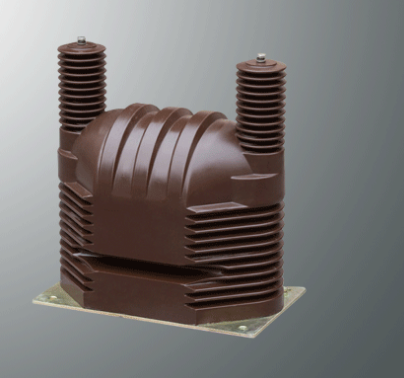

分析一下電壓互感器JDZ-10與JDZ10-10之間的差異 |
| 發布時間：2019/5/27 10:53:35 點擊次數： 關閉 |
|
DZ-10半絕緣 JDZ10-10全絕緣；JDZ10-10款式適用于KYN柜；JDZ-10款式適用于環網柜。電壓互感器（Potential transformer 簡稱PT,Voltage transformer也簡稱VT）和變壓器很相像，都是用來改換線路上的電壓。
可是變壓器改換電壓的意圖是為了運送電能，因而容量很大，一般都是以千伏安或兆伏安為核算單位；而電壓互感器改換電壓的意圖，主要是用來給丈量外表和繼電維護設備供電，用來丈量線路的電壓、功率和電能，或許用來在線路發作毛病時維護線路中的寶貴設備、電機和變壓器，因而電壓互感器的容量很小，一般都只要幾伏安、幾十伏安，最大也不超越一千伏安。 電壓互感器是一個帶鐵心的變壓器。它主要由一、二次線圈、鐵心和絕緣組成。當在一次繞組上施加一個電壓U1時，在鐵心中就發生一個磁通φ，依據電磁感應規律，則在二次繞組中就發生一個二次電壓U2.改動一次或二次繞組的匝數，能夠發生不同的一次電壓與二次電壓比，這就可組成不同比的電壓互感器。 電壓互感器將高電壓按份額轉換成低電壓，即100V,電壓互感器一次側接在一次體系，二次側接丈量外表、繼電維護等；主要是電磁式的（電容式電壓互感器使用廣泛），還有非電磁式的，如電子式、光電式。 |
|
|
