分析一下電流互感器的作業情況 |
發布時間:2019/7/10 8:03:23 點擊次數: 關閉 |

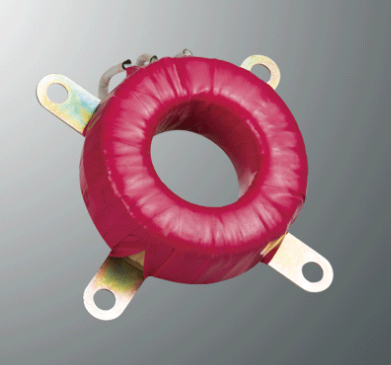

電流互感器原理是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少,串在需求測量的電流的線路中,因此它常常有線路的悉數電流流過,二次繞組匝數比較多,串接在測量表面和保護回路中,電流互感器在作業時,它的2次回路始終是閉合的,因此測量表面和保護回路串聯線圈的阻抗很小,電流互感器的作業情況靠近短路。 電流互感器的作用是可以把數值較大的一次電流通過必定的變比轉換為數值較小的二次電流,用來進行保護、測量等用途。如變比為400/5的電流互感器,可以把實踐為400A的電流轉變?yōu)?A的電流。電流互感器的接線應遵循串聯原則:即一次繞阻應與被測電路串聯,而二次繞阻則與悉數表面負載 電流互感器串聯。 按被測電流大小,選擇適合的改動,否則過失將增大。一同,二次側一端有必要接地,以防絕緣一旦損壞時,一次側高壓竄入二次低壓側,構成人身和設備事端3)二次側必定不允許開路,因一旦開路,一次側電流I1悉數成為磁化電流,引起φm和E2驟增,構成鐵心過度豐滿磁化,發熱嚴峻甚至焚毀線圈。 一同,磁路過度豐滿磁化后,使過失增大。電流互感器在正常作業時,二次側近似于短路,若遽然使其開路,則勵磁電動勢由數值很小的值驟變?yōu)楹艽蟮闹担F芯中的磁通呈現嚴峻豐滿的平頂波,因此二次側繞組將在磁通過零時感應出很高的尖頂波,其值可抵達數千甚至上萬伏,危機作業人員的安全及表面的絕緣功用。 其他,一次側開路使二次側電壓達幾百伏,一旦觸及將構成觸電事端。因此,電流互感器二次側都備有短路開關,防止一次側開路。在使用過程中,二次側一旦開路應馬上撤掉電路負載,然后,再泊車處理。悉數處理好后方可再用。 |
|
