四種電流互感器的接線方法 |
| 發布時間：2019/7/29 10:44:21 點擊次數： 關閉 |
|

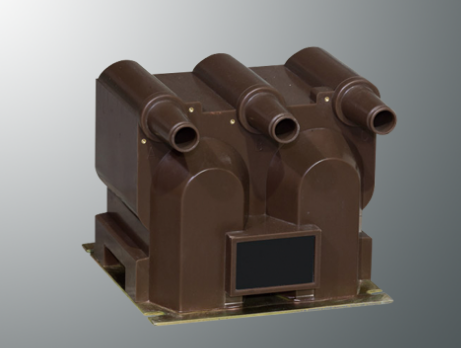

1、兩相不完全星形接線形式。 在實際工作中用得最多。它節省了一臺電流互感器，用A、C相的合成電流形成反相的B相電流。二相雙繼電器接線方式能反應相間短路，但不能完全反應單相接地短路，所以不能作單相接地保護。這種接線方式用于中性點不接地系統或經消弧線圈接地系統作相間短路保護。
2、兩相差電流接線形式。 也僅用于三相三線制電路中，中性點不接地，也無中性線，這種接線的優點是不但節省一塊電流互感器，而且也可以用一塊繼電器反映三相電路中的各種相間短路故障，亦即用最少的繼電器完成三相過電流保護，節省投資。但故障形式不同時，其靈敏度不同。這種接線方式常用于 10kV 及以下的配電網作相間短路保護。由于此種保護靈敏度低，現代已經很少用了。 3、是單臺電流互感器的接線形式。 只能反映單相電流的情況，適用于需要測量一相電流或三相負荷平衡，測量一相就可知道三相的情況，大部分接用電流表。 4、三相完全星形接線和三角形接線形式。 三相電流互感器能夠及時準確了解三相負荷的變化情況，多用在變壓器差動保護接線中。只使用三相完全星形接線的可在中性點直接接地系統中用于電能表的電流采集。三相三繼電器接線方式不僅能反應各種類型的相間短路，也能反應單相接地短路，所以這種接線方式用于中性點直接接地系統中作為相間短路保護和單相接地短路的保護。 以上內容就是我為大家總結的電流互感器的介紹，相信大家經過我的介紹，已經解答了各位心中的疑惑或者問題。 |
|
|
