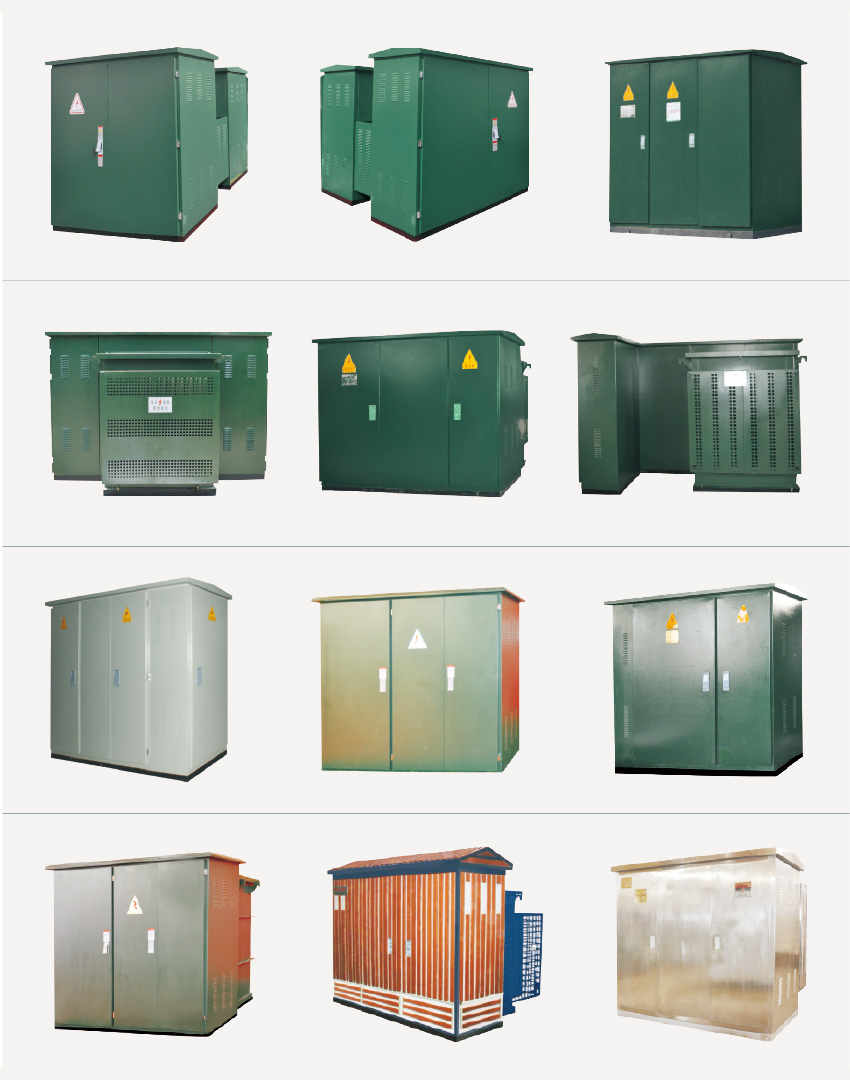

ZB□-12/0.4 組合式箱式變電站(美式)

發布時間:2019/4/8 16:39:03 點擊次數: 關閉

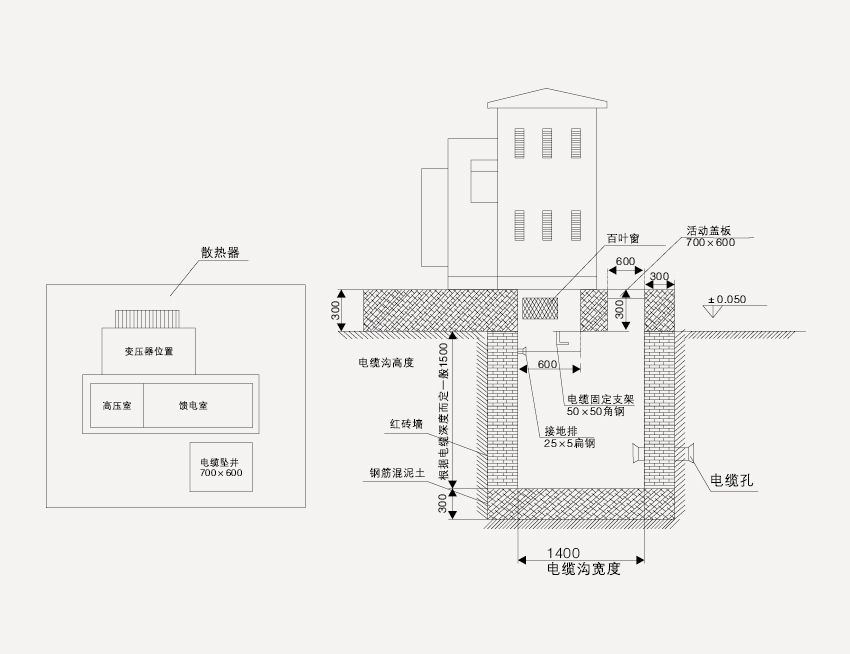

變電站電纜進出線土建圖(ZB□)

技術要求:

◆ 有關尺寸參見組合變實際尺寸;

◆ 混凝土臺基應表面平整,組合變電站采用壓板固定的方式固定在臺基上;

◆ 接地排和電纜固定支架的型式可根據實際情況而定;

◆ 電纜固定架和接地排應預埋;

◆ 進出線電纜孔的位置根據具體情況而定;

◆ 組合變安裝后開關正面必須有不小于1.5m的空隙,以利操作;

◆ 接地網可用12鍍鋅圓鋼或40×4鍍鋅扁銅制作,接地電阻應符合電力部門要求。
